بلبرینگ خودتنظیم 1203؛ مشخصات فنی، کاربردها و راهنمای خرید

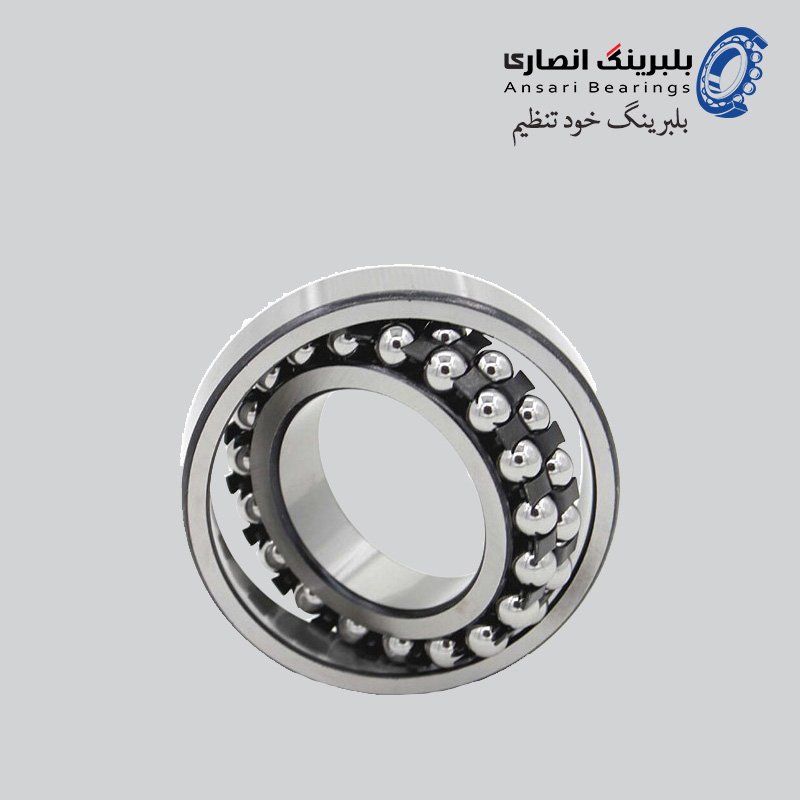

بلبرینگ خودتنظیم 1203 یکی از انواع بلبرینگ‌های ساچمه‌ای دو ردیفه است که برای کاهش اصطکاک، حرکت روان شفت و جبران ناهم‌راستایی زاویه‌ای طراحی شده است. این بیرینگ با برخورداری از مسیر غلتش کروی در رینگ بیرونی، می‌تواند ناهم‌راستایی جزئی میان شفت و محفظه را جبران کند و در شرایطی که تنظیم دقیق محور دشوار است، عملکرد مناسبی داشته باشد.
بلبرینگ 1203 از سری 1200 بلبرینگ‌های خودتنظیم محسوب می‌شود و به دلیل ابعاد جمع‌وجور و قابلیت سازگاری با انحرافات جزئی، در برخی ماشین‌آلات و تجهیزات صنعتی کاربرد دارد.
مشخصات فنی بلبرینگ خودتنظیم 1203
نوع بیرینگ: بلبرینگ خودتنظیم دو ردیفه ساچمه‌ای
قطر داخلی: 17 میلیمتر
قطر خارجی: 40 میلیمتر
عرض: 12 میلیمتر
ظرفیت بار دینامیکی پایه: 8 تا 8.8 کیلونیوتن، بسته به سازنده
ظرفیت بار استاتیکی پایه: حدود 2.01 کیلونیوتن
نوع سوراخ داخلی: استوانه‌ای در مدل پایه
نوع بار قابل تحمل: عمدتاً شعاعی و بار محوری محدود در شرایط مناسب
وزن تقریبی: 72 گرم
سرعت مرجع مجاز: وابسته به سازنده، روانکاری و شرایط کاری؛ در برخی کاتالوگ‌ها حداکثر سرعت 16000 دور در دقیقه با گریس و 20000 دور در دقیقه با روغن ذکر شده است.
توجه: مقادیر ظرفیت بار و سرعت باید بر اساس برند و کد دقیق محصول بررسی شوند. حداکثر سرعت کاتالوگی الزاماً به معنای سرعت مناسب برای تمام شرایط کاری نیست.
ویژگی‌های بلبرینگ خودتنظیم 1203
مهم‌ترین ویژگی بلبرینگ 1203، قابلیت جبران ناهم‌راستایی زاویه‌ای است. در برخی ماشین‌آلات، انحراف جزئی شفت، خطای نصب یا تغییر شکل محور در حین کار ممکن است باعث ایجاد فشار اضافی بر بیرینگ شود. طراحی خودتنظیم می‌تواند حساسیت مجموعه به این نوع انحرافات را کاهش دهد.
از دیگر ویژگی‌های این بلبرینگ می‌توان به موارد زیر اشاره کرد:
- طراحی دو ردیفه برای هدایت مناسب ساچمه‌ها
- حرکت روان و اصطکاک نسبتاً کم
- قابلیت جبران ناهم‌راستایی جزئی میان شفت و محفظه
- ابعاد کوچک و وزن کم
- مناسب برای برخی کاربردهای صنعتی با بارگذاری متناسب با ظرفیت بیرینگ
با وجود قابلیت خودتنظیمی، نصب صحیح، روانکاری مناسب و رعایت محدوده بار و سرعت همچنان برای دستیابی به عمر کاری مطلوب ضروری است.
کاربردهای بلبرینگ 1203
بلبرینگ خودتنظیم 1203 در تجهیزاتی استفاده می‌شود که به بیرینگی کوچک و مناسب برای جبران ناهم‌راستایی جزئی نیاز دارند. کاربردهای این خانواده می‌تواند شامل موارد زیر باشد:
- ماشین‌آلات نساجی
- تجهیزات کشاورزی
- نوار نقاله‌ها و سیستم‌های انتقال مواد
- ماشین‌آلات صنعتی سبک
- برخی تجهیزات الکترومکانیکی
- مجموعه‌های دارای شفت بلند یا مستعد انحراف جزئی
انتخاب این مدل برای هر دستگاه باید با توجه به بار شعاعی و محوری، سرعت چرخش، دمای کاری، روش روانکاری و شرایط نصب انجام شود.
تفاوت بلبرینگ 1203 و 1203K
بلبرینگ 1203 در مدل پایه دارای سوراخ داخلی استوانه‌ای است؛ درحالی‌که پسوند K در بلبرینگ 1203K نشان‌دهنده سوراخ داخلی مخروطی با نسبت مخروطی بودن 1:12 است.
بلبرینگ 1203 برای نصب در مجموعه‌هایی با شفت و انطباق متناسب با سوراخ استوانه‌ای به کار می‌رود. در مقابل، مدل 1203K برای شرایط نصب متناسب با سوراخ مخروطی طراحی شده و ممکن است با بوش تبدیلی مناسب مورد استفاده قرار گیرد.
انتخاب بین این دو مدل به طراحی شفت، روش نصب، انطباق موردنیاز و مشخصات محفظه بستگی دارد. بنابراین، پیش از خرید باید کد کامل بیرینگ با نمونه قبلی یا نقشه فنی دستگاه مطابقت داده شود.
تفاوت بلبرینگ 1203 و 1203 C3
پسوند C3 نشان‌دهنده لقی داخلی شعاعی بیشتر از لقی نرمال است. این ویژگی در شرایطی که انطباق نصب، افزایش دما یا انبساط قطعات بر لقی داخلی اثر می‌گذارد، اهمیت دارد.
بلبرینگ 1203 با لقی نرمال برای بسیاری از کاربردهای معمول مناسب است؛ اما مدل 1203 C3 ممکن است در برخی شرایط کاری خاص انتخاب بهتری باشد.
استفاده از لقی C3 به‌صورت پیش‌فرض توصیه نمی‌شود؛ زیرا لقی داخلی باید بر اساس شرایط کاری، دمای عملیاتی، نوع انطباق و توصیه سازنده انتخاب شود.
نکات مهم در خرید بلبرینگ خودتنظیم 1203
برای انتخاب و خرید بلبرینگ 1203، علاوه بر شماره فنی، به موارد زیر توجه کنید:
- برند سازنده و اصالت کالا
- تطابق ابعاد داخلی، خارجی و عرض
- نوع سوراخ داخلی استوانه‌ای یا مخروطی
- لقی داخلی نرمال یا C3
- سرعت چرخش و ظرفیت بار موردنیاز
- شرایط محیطی، دما و روش روانکاری
همچنین باید توجه داشت که بلبرینگ خودتنظیم برای جبران ناهم‌راستایی طراحی شده است، نه برای تحمل بارهای سنگین بدون محدودیت. در کاربردهای دارای بار شعاعی بسیار زیاد یا بار محوری قابل‌توجه، ممکن است انتخاب نوع دیگری از بیرینگ مناسب‌تر باشد.
خرید بلبرینگ 1203 از بلبرینگ انصاری
برای خرید بلبرینگ خودتنظیم 1203، بررسی دقیق شماره فنی و تطابق مشخصات بیرینگ با شرایط کاری دستگاه اهمیت زیادی دارد. انتخاب صحیح می‌تواند به کاهش اصطکاک، عملکرد روان‌تر مجموعه و جلوگیری از تعویض زودهنگام بیرینگ کمک کند.
مجموعه بلبرینگ انصاری در زمینه تأمین انواع بلبرینگ و قطعات صنعتی فعالیت می‌کند. برای استعلام قیمت و موجودی بلبرینگ 1203 و بررسی مدل متناسب با نیاز دستگاه خود، می‌توانید با کارشناسان فروش این مجموعه تماس بگیرید.
