رولبرینگ 21317CC/W33

معرفی رولبرینگ 21317CC/W33

رولبرینگ 21317CC/W33 یکی از انواع رولبرینگ‌های بشکه‌ای دو ردیفه است که برای تحمل بارهای شعاعی سنگین در ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. طراحی خاص این بیرینگ امکان جبران میزان مشخصی از ناهم‌راستایی بین شفت و محفظه را فراهم می‌کند و به همین دلیل، در کاربردهایی که احتمال انحراف زاویه‌ای شفت وجود دارد، گزینه‌ای مناسب محسوب می‌شود.

این رولبرینگ با برخورداری از ساختار دو ردیفه رولرهای بشکه‌ای، قابلیت خودتنظیمی و امکان روانکاری مجدد، می‌تواند در بسیاری از تجهیزات صنعتی که به تحمل بار بالا و عملکرد قابل‌اعتماد نیاز دارند، مورد استفاده قرار گیرد.

مشخصات فنی رولبرینگ 21317CC/W33

شماره فنی: 21317CC/W33

نوع بیرینگ: رولبرینگ بشکه‌ای دو ردیفه

قطر داخلی: 85 میلی‌متر

قطر خارجی: 180 میلی‌متر

عرض: 41 میلی‌متر

نوع سوراخ داخلی: استوانه‌ای

ساختار رولرها: دو ردیف رولر بشکه‌ای

نوع قفسه: مطابق طراحی CC و مشخصات سازنده

سیستم روانکاری: دارای شیار حلقوی و سوراخ‌های روانکاری مطابق پسوند W33

وزن تقریبی: حدود 5.2 تا 5.4 کیلوگرم، بسته به برند سازنده

ابعاد اصلی رولبرینگ 21317CC/W33 برابر با 85×180×41 میلی‌متر است. برای اطمینان از وزن، ظرفیت بار و سرعت مجاز، باید اطلاعات فنی برند موردنظر بررسی شود.

ساختار و ویژگی‌های رولبرینگ 21317CC/W33

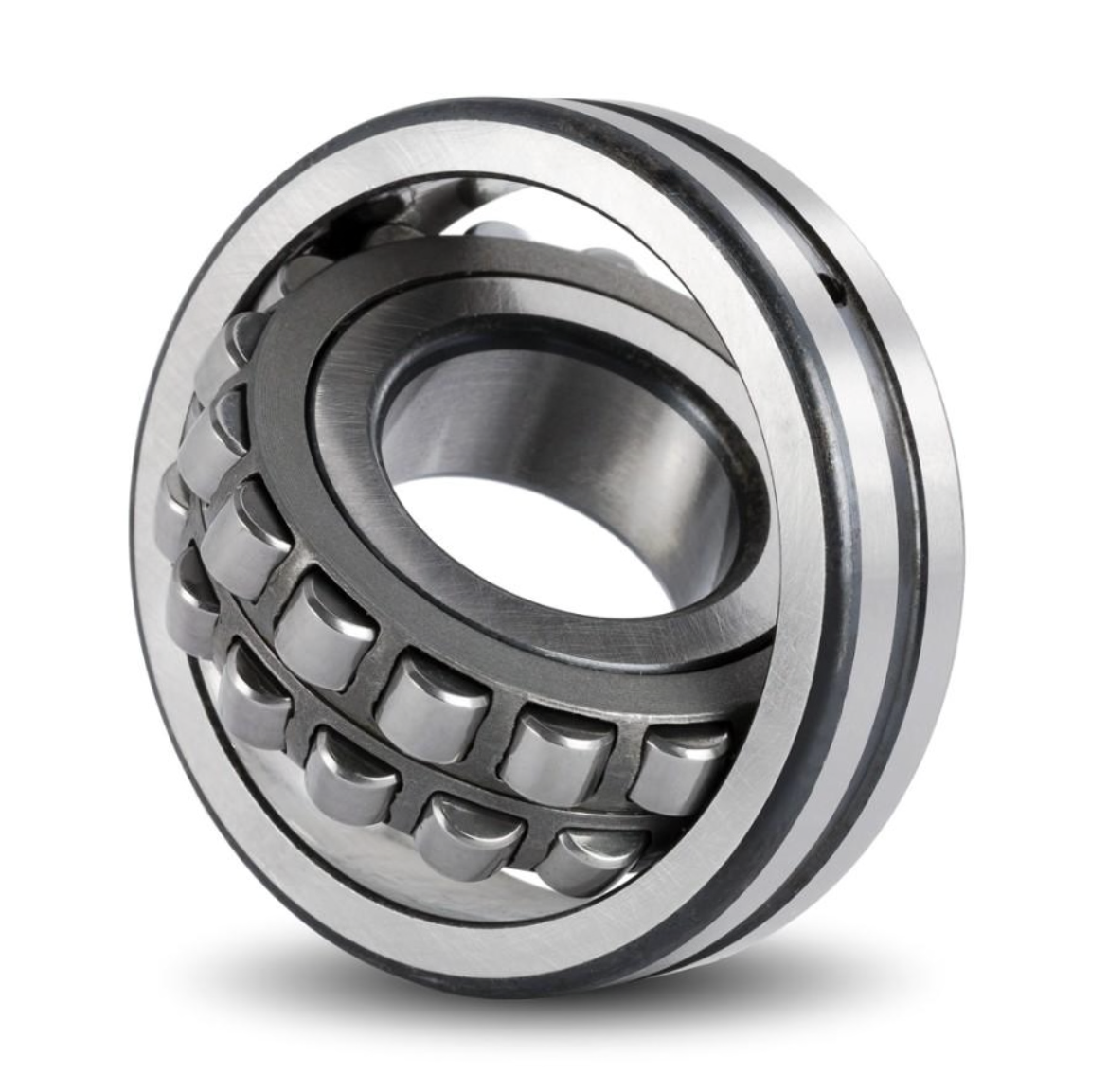

رولبرینگ بشکه‌ای 21317CC/W33 دارای دو ردیف رولر بشکه‌ای است که در مسیرهای غلتش مخصوص خود حرکت می‌کنند. شکل کروی مسیر غلتش رینگ بیرونی به این بیرینگ اجازه می‌دهد میزان مشخصی از ناهم‌راستایی زاویه‌ای را بدون ایجاد اختلال جدی در عملکرد تحمل کند.

این ویژگی در ماشین‌آلاتی که تحت بارهای سنگین، ارتعاش یا تغییرات شرایط کاری قرار دارند، اهمیت زیادی دارد. همچنین ساختار رولرها باعث می‌شود رولبرینگ‌های بشکه‌ای برای بسیاری از کاربردهای صنعتی با بار شعاعی بالا مناسب باشند.

البته میزان بار قابل‌تحمل و عملکرد نهایی بیرینگ به مشخصات سازنده، سرعت چرخش، شرایط نصب و روش روانکاری بستگی دارد.

معنی پسوندهای CC و W33 در رولبرینگ 21317

پسوند CC

پسوند CC در نام‌گذاری رایج برخی از رولبرینگ‌های بشکه‌ای، به طراحی داخلی مشخصی از مجموعه رولرها و قفسه‌ها اشاره دارد. این طراحی با هدف هدایت مناسب رولرها و عملکرد قابل‌اعتماد بیرینگ انجام شده است. جزئیات دقیق ساختار داخلی ممکن است در برندهای مختلف تفاوت داشته باشد؛ بنابراین برای بررسی مشخصات کامل، کاتالوگ سازنده اهمیت دارد.

پسوند W33

پسوند W33 نشان‌دهنده وجود شیار حلقوی روانکاری روی سطح خارجی رینگ بیرونی و سوراخ‌های روانکاری مرتبط با آن است. این ویژگی امکان رساندن روانکار به داخل بیرینگ را فراهم می‌کند و برای تجهیزاتی که به روانکاری دوره‌ای نیاز دارند، کاربردی است.

وجود شیار و سوراخ‌های روانکاری به معنی بی‌نیازی از سرویس نیست. انتخاب نوع روانکار، مقدار مصرف و فاصله زمانی روانکاری باید با توجه به سرعت، دما، بار و توصیه سازنده انجام شود.

ظرفیت بار و سرعت مجاز رولبرینگ 21317CC/W33

رولبرینگ‌های بشکه‌ای به دلیل ساختار خود برای تحمل بارهای شعاعی سنگین طراحی شده‌اند و بسته به نوع طراحی، می‌توانند بارهای محوری را نیز در هر دو جهت تحمل کنند.

در برخی اطلاعات فنی منتشرشده برای نمونه‌ای از رولبرینگ 21317 ساخت NTN، مقادیر زیر گزارش شده است:

ظرفیت بار دینامیکی پایه: حدود 320 کیلونیوتن

ظرفیت بار استاتیکی پایه: حدود 355 کیلونیوتن

سرعت محدود با گریس: حدود 2400 دور در دقیقه

سرعت محدود با روغن: حدود 3100 دور در دقیقه

این مقادیر نمونه هستند و نباید بدون بررسی به تمام برندهای تولیدکننده رولبرینگ 21317CC/W33 تعمیم داده شوند. برای انتخاب دقیق بیرینگ، لازم است ظرفیت بار و سرعت مجاز با کاتالوگ همان سازنده تطبیق داده شود.

تفاوت رولبرینگ 21317CC/W33 با مدل‌های مشابه

رولبرینگ 21317CC/W33 دارای سوراخ داخلی استوانه‌ای است و برای نصب روی شفت‌هایی که با این نوع سوراخ سازگاری دارند، مورد استفاده قرار می‌گیرد.

در مقابل، مدل 21317CCK/W33 دارای سوراخ مخروطی است و معمولاً برای نصب با بوش تبدیلی یا روش‌های مناسب نصب بیرینگ‌های مخروطی به کار می‌رود. پسوند K در این خانواده معمولاً نشان‌دهنده شیب سوراخ مخروطی 1:12 است.

مدل 22317CC/W33 نیز از خانواده رولبرینگ‌های بشکه‌ای است، اما عرض آن بیشتر است. ابعاد اصلی مدل 22317 برابر با قطر داخلی 85 میلی‌متر، قطر خارجی 180 میلی‌متر و عرض 60 میلی‌متر است؛ در حالی که عرض مدل 21317 برابر با 41 میلی‌متر است.

بنابراین، هنگام جایگزینی یک رولبرینگ با مدل دیگر، فقط قطر داخلی و خارجی کافی نیست و عرض، ظرفیت بار، لقی داخلی و مشخصات نصب نیز باید بررسی شوند.

کاربردهای رولبرینگ 21317CC/W33

رولبرینگ 21317CC/W33 با توجه به ساختار و ویژگی‌های خود می‌تواند برای بررسی و انتخاب در کاربردهای صنعتی زیر مناسب باشد:

• ماشین‌آلات صنعتی با بار شعاعی بالا
• تجهیزات انتقال مواد و نوار نقاله‌های صنعتی
• ماشین‌آلات معدنی و تجهیزات فرآوری مواد
• برخی تجهیزات صنایع فولاد و سیمان
• ماشین‌آلات کشاورزی و تجهیزات سنگین
• مجموعه‌های شفت و محفظه که احتمال ناهم‌راستایی محدود در آن‌ها وجود دارد

انتخاب این رولبرینگ برای هر دستگاه باید بر اساس بار واقعی، سرعت چرخش، شرایط محیطی، دمای کاری و مشخصات فنی موردنیاز انجام شود.

نکات مهم نصب و نگهداری رولبرینگ 21317CC/W33

برای افزایش طول عمر رولبرینگ و کاهش احتمال خرابی زودهنگام، رعایت اصول نصب و نگهداری اهمیت زیادی دارد.

پیش از نصب، وضعیت شفت و محفظه و ابعاد سطوح نشیمن باید بررسی شود. هنگام نصب نیز نباید نیروی مونتاژ از طریق رولرها یا قفسه به بیرینگ وارد شود.

روانکاری مناسب، کنترل آلودگی، بررسی دمای کاری و توجه به صدا و ارتعاش غیرعادی از جمله اقدامات مهم در نگهداری این رولبرینگ هستند.

در مدل‌های دارای سوراخ مخروطی، روش نصب و کنترل لقی داخلی باید مطابق دستورالعمل سازنده انجام شود. همچنین در مدل W33، مسیر روانکاری باید به‌درستی با سیستم روانکاری دستگاه هماهنگ باشد.

راهنمای خرید رولبرینگ 21317CC/W33

هنگام خرید رولبرینگ 21317CC/W33، توجه به شماره فنی کامل، برند سازنده، اصالت کالا و مشخصات فنی اهمیت دارد. اگر قصد تعویض بیرینگ موجود در دستگاه را دارید، بهتر است کد کامل درج‌شده روی بیرینگ قبلی را بررسی کنید تا مدل جایگزین از نظر ابعاد و طراحی با نیاز دستگاه مطابقت داشته باشد.

همچنین برای کاربردهای سنگین یا سرعت‌های بالا، بررسی ظرفیت بار، لقی داخلی و سرعت مجاز در کاتالوگ سازنده ضروری است. انتخاب صحیح بیرینگ می‌تواند به بهبود عملکرد دستگاه، کاهش خرابی و افزایش عمر کاری مجموعه کمک کند.

خرید رولبرینگ 21317CC/W33 از بلبرینگ انصاری

برای تهیه رولبرینگ 21317CC/W33، بررسی دقیق شماره فنی و تطبیق مشخصات بیرینگ با نیاز دستگاه اهمیت زیادی دارد. انتخاب محصول مناسب بر اساس شرایط کاری و مشخصات سازنده، به عملکرد مطمئن‌تر تجهیزات صنعتی کمک می‌کند.

بلبرینگ انصاری با تمرکز بر تأمین انواع بلبرینگ، رولبرینگ و قطعات صنعتی، آماده ارائه اطلاعات فنی و راهنمایی برای انتخاب بیرینگ متناسب با نیاز مشتریان است.

جمع‌بندی

رولبرینگ بشکه‌ای 21317CC/W33 با ابعاد 85×180×41 میلی‌متر، ساختار دو ردیفه و قابلیت جبران ناهم‌راستایی، یکی از گزینه‌های قابل بررسی برای ماشین‌آلات و تجهیزات صنعتی است. پسوند CC به طراحی داخلی بیرینگ مربوط می‌شود و پسوند W33 نشان‌دهنده امکانات روانکاری روی رینگ بیرونی است.

برای دستیابی به عملکرد مناسب و افزایش طول عمر بیرینگ، انتخاب محصول بر اساس مشخصات فنی برند سازنده، شرایط کاری و روش نصب و روانکاری صحیح ضروری است.
